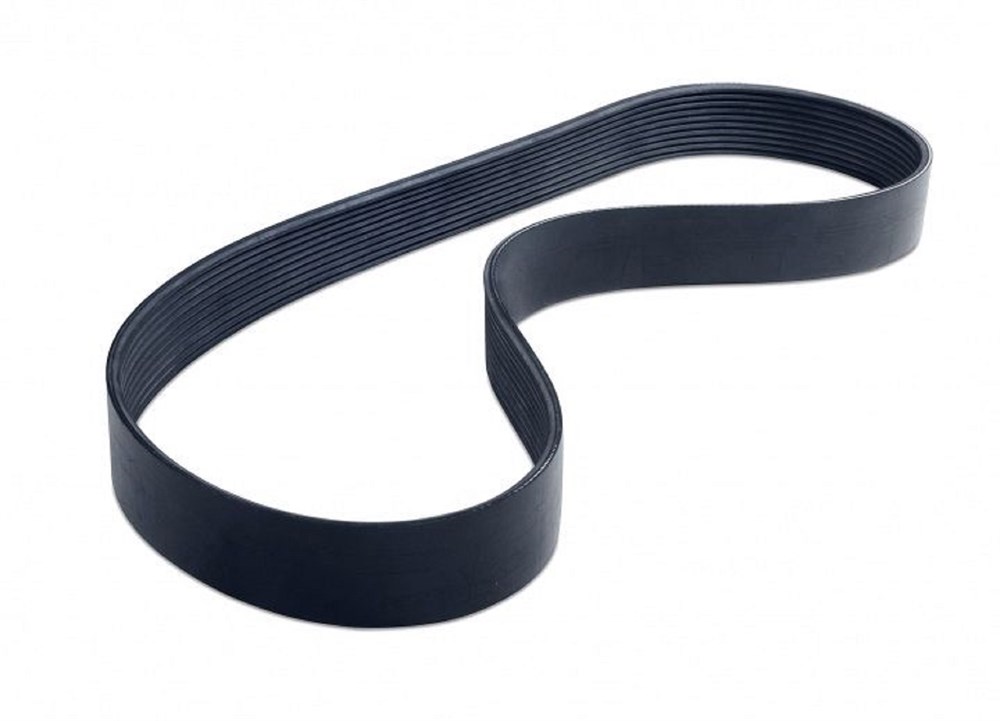

Ремень привода хода Texas Hobby 300, 5PJ 414, 90308725

Артикул:
90308725-00
Ед. измерения:
штука
  • Производитель: Texas
Цвет:
Количество:
2 670,62
руб.
+80,12 бонусов на бонусную карту
Есть в наличии

НАЛИЧИЕ УТОЧНЯЙТЕ

Информация о модели носит ознакомительный характер и не является публичной офертой (статья 437 ГК РФ), поскольку не содержит все необходимые существенные условия договора.

Ремень привода хода Texas Hobby 300, 5PJ 414, 90308725
Наш интернет-магазин предлагает широкий ассортимент запчастей к садовой технике - от бензоинструментов до электроинструментов. Мы гордимся качеством наших товаров, которые предлагаются по привлекательным ценам. У нас вы найдете все необходимые запчасти для ремонта и обслуживания вашей садовой техники. Независимо от того, нужна вам новая свеча зажигания, топливный фильтр, пилки для электропилы или лебедка для триммера - мы готовы предложить вам широкий выбор и помочь с выбором нужной запчасти. Мы хотим удовлетворить всех наших клиентов, поэтому в нашем интернет-магазине вы найдете не только подробные описания товаров, но и видеообзоры, чтобы увидеть, как работает запчасть в действии. Мы стремимся предоставить вам все необходимые сведения, чтобы вы могли принять информированное решение о покупке. Кроме того, у нас действует быстрая и удобная доставка, чтобы вы могли получить свою заказанную запчасть в кратчайшие сроки и начать ее использовать. Присоединяйтесь к нашему интернет-магазину и убедитесь сами в качестве наших товаров и предоставляемого нами сервиса. Мы всегда рады помочь вам с выбором и ответить на все ваши вопросы.
  • NEW
  • Артикул оригинала
    90308725
  • Для инструмента
    Культиватор
  • Тип запчасти
    Ремень
  • Тип инструмента
    Бензо, Электро
  • Общие
  • Совместимые модели
    HOBBY 300, HOBBY 330, HOBBY 400

Инструкция по замене и регулировке ремней переднего и заднего хода культиватора

В соответствии с рекомендациями производителей культиваторов приводные ремни необходимо проверять, как минимум, через каждые 50 моточасов. В случае обнаружения повреждений — потёртостей, разрывов, трещин — детали нужно заменить. После установки новых приводных ремней переднего или заднего хода культиватора их необходимо правильно отрегулировать.

Важно! Привод заднего хода предусмотрен не на всех моделях культиваторов. Также отличаются конструкции приводных механизмов, крепления и методы регулировки натяжения ремней. Предоставленная в данной инструкции информация носит исключительно справочный характер.

Замена ремня переднего хода

Замена приводного ремня переднего хода культиватора выполняется в следующей последовательности:

  1. Остановите двигатель.
  2. Рычаги управления приводами установите в такое положение, при котором ремни ослаблены (культиватор не едет).
  3. Снимите защитные кожухи, закрывающие механизм привода.
  4. При наличии ремня заднего хода снимите его с ведомого шкива и отведите в сторону.
  5. Снимите ремень переднего хода сначала с ведомого шкива, затем с ведущего. Сверху и снизу возле ведущего шкива могут быть ограничительные упоры, из-за которых снятие ремня немного затрудняется.
  6. Вместо снятой установите новую запчасть в обратной последовательности — сначала на ведущий шкив, затем на ведомый. Далее ремень должен быть пропущен над натяжным роликом. Чтобы облегчить установку, включите нейтральную передачу и проворачивайте ведомый шкив до тех пор, пока ремень не займёт своё рабочее положение.
  7. Установите на ведомый шкив снятый ранее ремень заднего хода.
  8. Выполните регулировку натяжения, как описано в следующем разделе.
  9. Установите на штатное место защитный кожух.
  10. Запустите двигатель и убедитесь в работоспособности приводного механизма.

Если после замены культиватор не развивает прежней скорости или вовсе останавливается под нагрузкой, повторите регулировку натяжения приводного ремня.

Регулировка ремня переднего хода

Регулировка натяжения ремня переднего хода выполняется в следующей последовательности:

  1. Нажмите и зафиксируйте рычаг переднего хода на руле культиватора.
  2. Правильно натянутый ремень должен в этом положении слегка отклоняться вверх и вниз от нажатия руки.
  3. Если он перетянут или, наоборот, чрезмерно ослаблен, необходимо выполнить регулировку.
  4. В обычных случаях она выполняется путём вращения регулировочного винта пружины троса.
  5. Если ремень невозможно отрегулировать регулировочным болтом, необходимо сместить двигатель на раме.
  6. Для этого ослабьте болты крепления двигателя к раме.
  7. Отрегулируйте степень натяжение путём перемещения двигателя вперёд или назад.
  8. Затяните болты крепления двигателя.
  9. Убедитесь, что не нарушилась соосность шкивов и не появилось перекосов приводных ремней.

Замена и регулировка ремня заднего хода

Замена ремня заднего хода выполняется в следующей последовательности:

  1. Остановите двигатель.
  2. Рычаг управления задним приводом установите в такое положение, при котором ремень ослаблен (задний ход выключен).
  3. Снимите защитные кожухи, закрывающие механизм привода.
  4. Снимите ремень с ведомого шкива.
  5. Отверните гайку крепления приводного шкива заднего хода.
  6. Снимите шкив с вала вместе с ремнём.
  7. Выполните установку нового ремня в обратной последовательности.

Регулировка натяжения ремня заднего хода культиватора выполняется при помощи регулировочного болта возле пружины троса управления. В процессе регулировки необходимо добиться, чтобы при нажатии на рычаг заднего хода ремень натягивался и не проскальзывал на шкивах.
